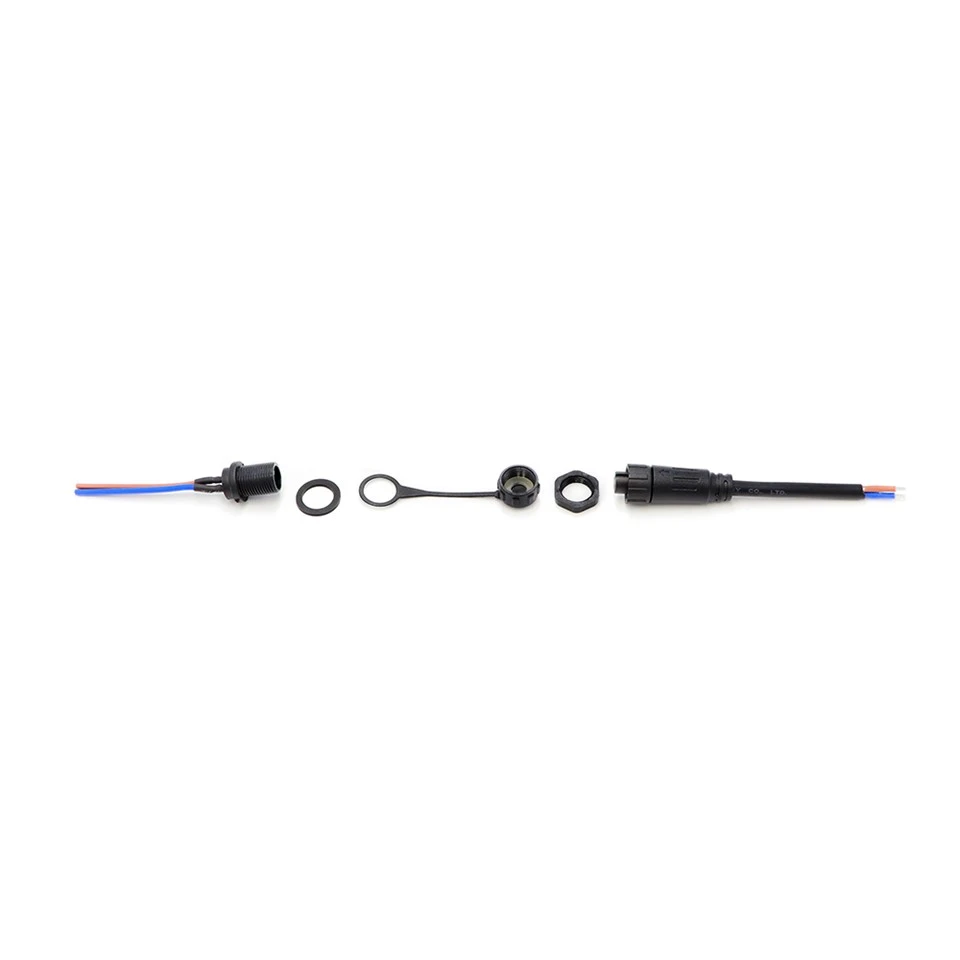

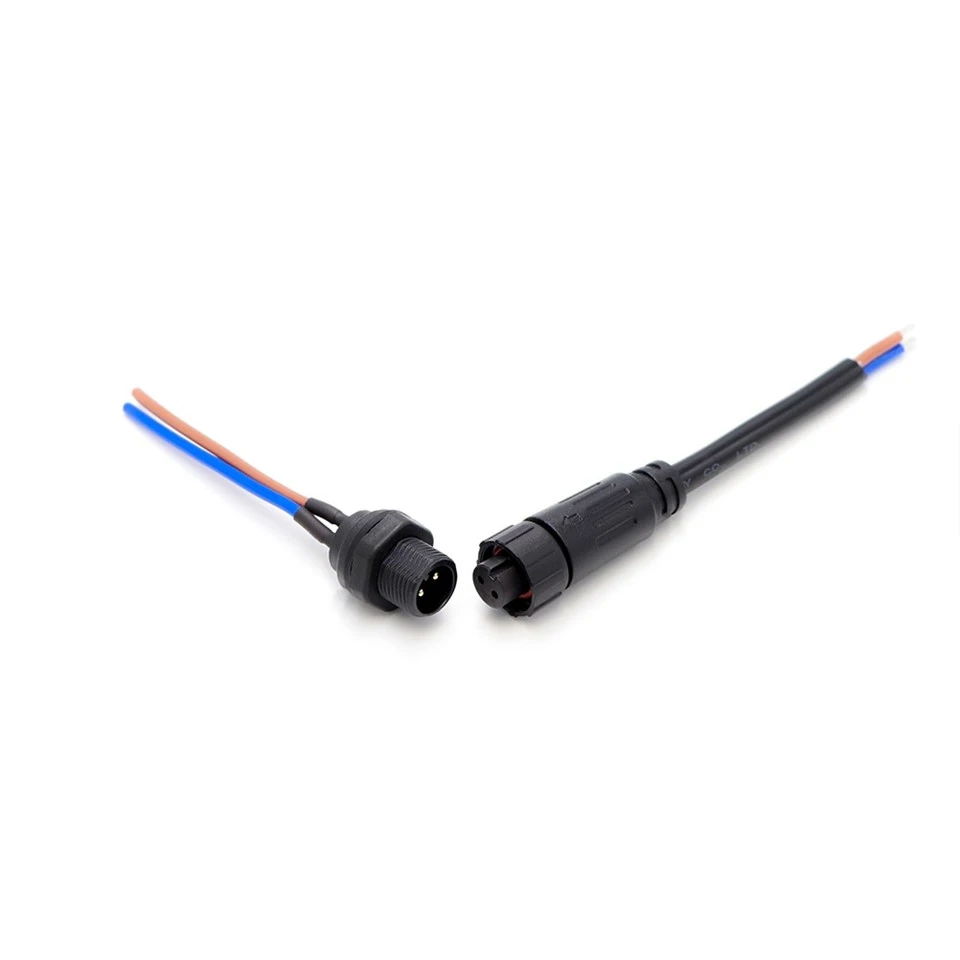

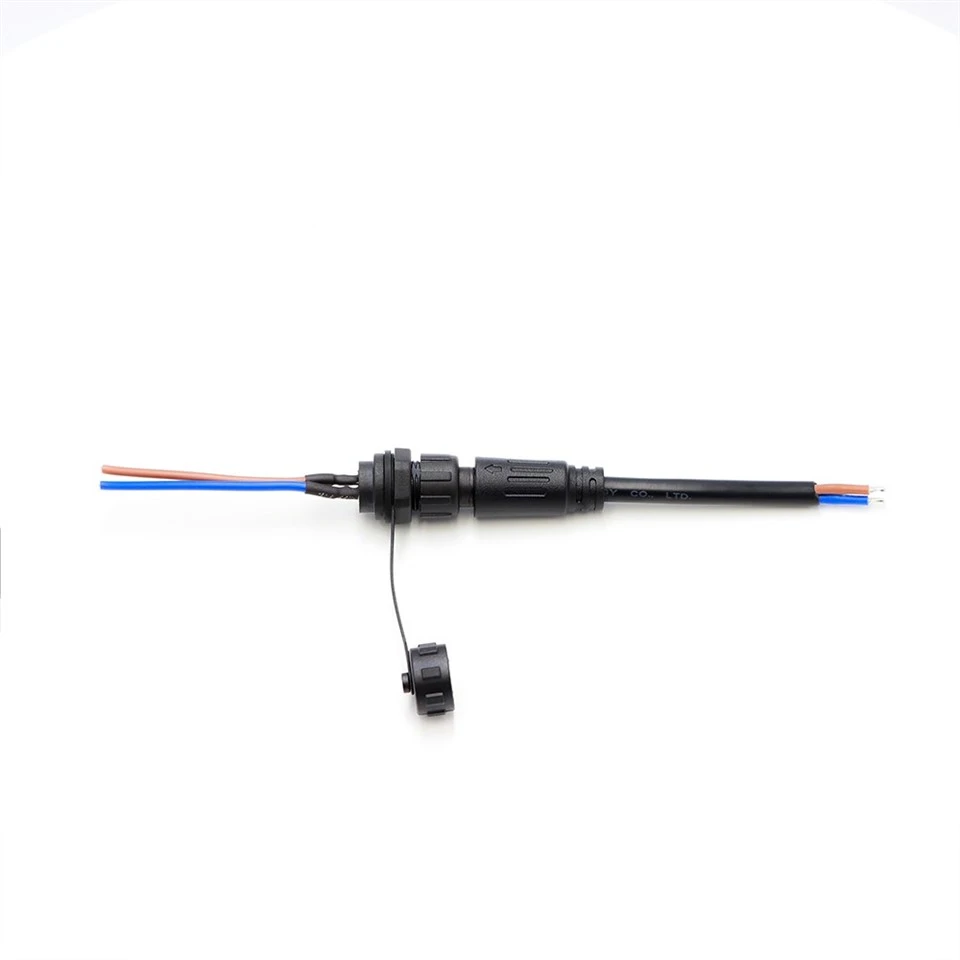

M16 2 Çekirdek Panel Montajlı Dişli Su Geçirmez Konektör IP67

M16 2‑çekirdeğin panel montajlı versiyonu sabit kurulum için üretilmiştir; dişli bir burç ve bir sızdırmazlık contası bulunan dairesel bir kesikten geçer. Bu tasarım, geçiş kablo deliklerini ortadan kaldırır, bu da nemin girebileceği daha az yer anlamına gelir. Kontrol kabinleri, bağlantı kutuları, dış mekan muhafazaları için idealdir. 10A/250V AC, M16×1,0 dişli. Elektrik: 10mΩ temas direncinden az veya ona eşit, DC 500V'de 500MΩ izolasyondan büyük veya eşit, 1,5kV dielektrik dayanım, 1.500 döngü. IP67 conta, nikel kaplamalı pirinç pimler, PVC muhafaza, -20 derece ile +85 derece arası. Paralel devre. OEM kontrol sistemleri, hava koşullarına dayanıklı dağıtım ve muhafazayı kapalı tutmanın öncelikli olduğu panel yapıları için iyi çalışır. Panel kalınlık aralığı çizimde mevcuttur; kesmeden önce kontrol edin.

Soruşturma göndermek

Dongguan Hejiaxin Technology Co., Ltd., Çin'de m16 2 çekirdek panel montajlı dişli su geçirmez konnektör ip67'nin önde gelen üreticilerinden ve tedarikçilerinden biridir. Lütfen burada Çin'de üretilen dayanıklı ürünlerin toptan satışından çekinmeyin ve fabrikamızdan fiyat listesi alın. Tüm özelleştirilmiş ürünler yüksek kalite ve rekabetçi fiyata sahiptir.

Teknik Özellikler

Parametre	Şartname
Gerilim Değeri	AC250V
Mevcut Derecelendirme	6A'dan küçük veya ona eşit
Fiş süreleri	1500
Maksimum Kablo Dış Çapı	8,0 mm'den küçük veya ona eşit
Devre Yapısı	Paralel
Kontak Direnci	10mΩ
YalıtımYapısı	500MΩDC500V'de
Oda sıcaklığında gerilim dayanıklılığı	1.5KV
Sıcaklık Derecelendirmesi	-20 derece ~+85 derece
Su Geçirmez Seviye	IP67

Malzeme Özellikleri

Parametre	Şartname
tel Malzeme	PVC, Kauçuk
Kriko Malzemesi	PVC
Pim Malzemesi	Nikel-kaplamalı pirinç
Sızdırmazlık halkası	Lastik

Ürün Mühendisliği Çizimi

Core Configuration Diagram

Dimensional Drawing -

CAD'den: erkek panel montaj fişi genel olarak 53,0 mm, M16×1,0 burç dişi 15,0 mm, panel tarafı dişi 14,0 mm, montaj somunu 24,1 mm AF. Dişi yuva: çiftleşme dişi derinliği 16,4 mm, somun 21,5 mm AF. Panel montaj serisi için akım azalması: 2 pinli 10A/250V, 3 pinli 8A/250V, 4 pinli 6A/250V, 5 pinli 4A/110V, 10 pinli 2A/60V'a kadar. ISO 2768‑m. PDF/DWG mevcut. Ve evet; muhafaza uzunluğu, diş profilleri, somun boyutları, kontak düzenlemelerinin tümü panel kalınlığınıza ve kablo giriş ihtiyaçlarınıza uyacak şekilde değiştirilebilir. Bize neyle çalıştığınızı söylemeniz yeterli.

Ürün detayı

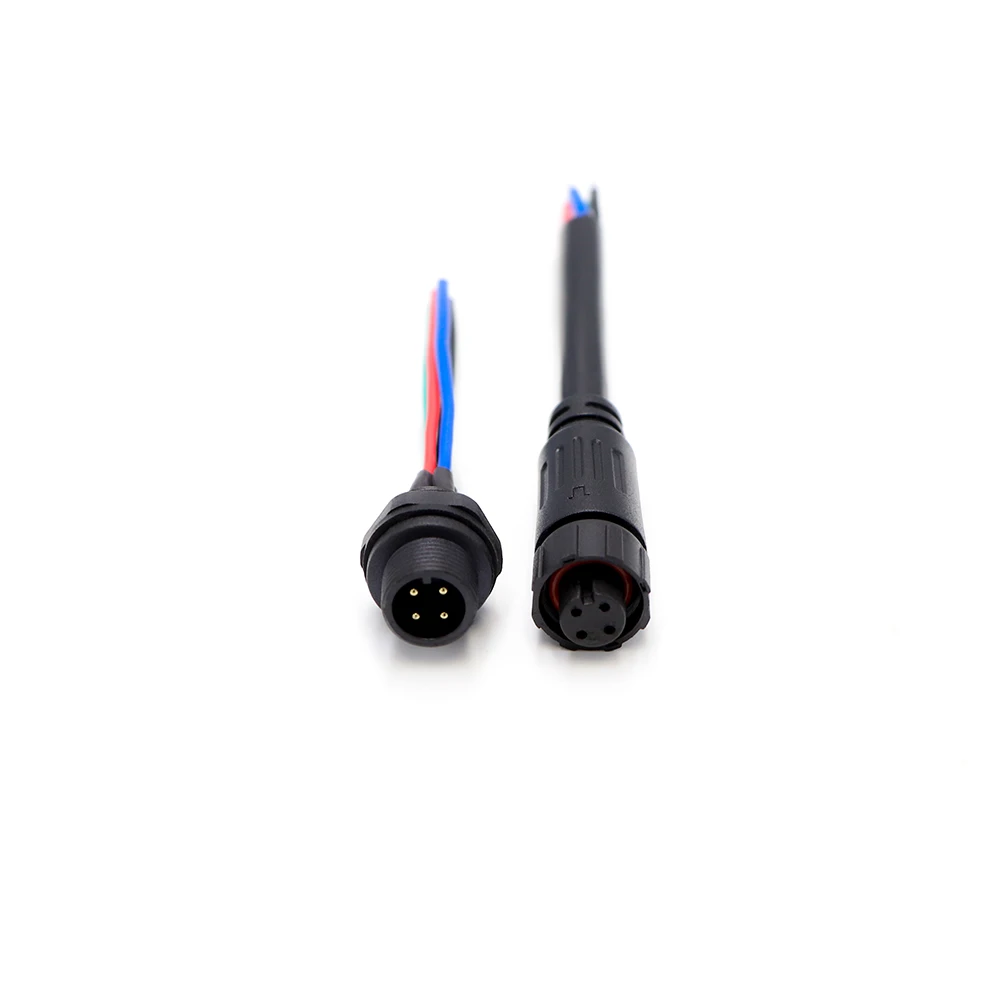

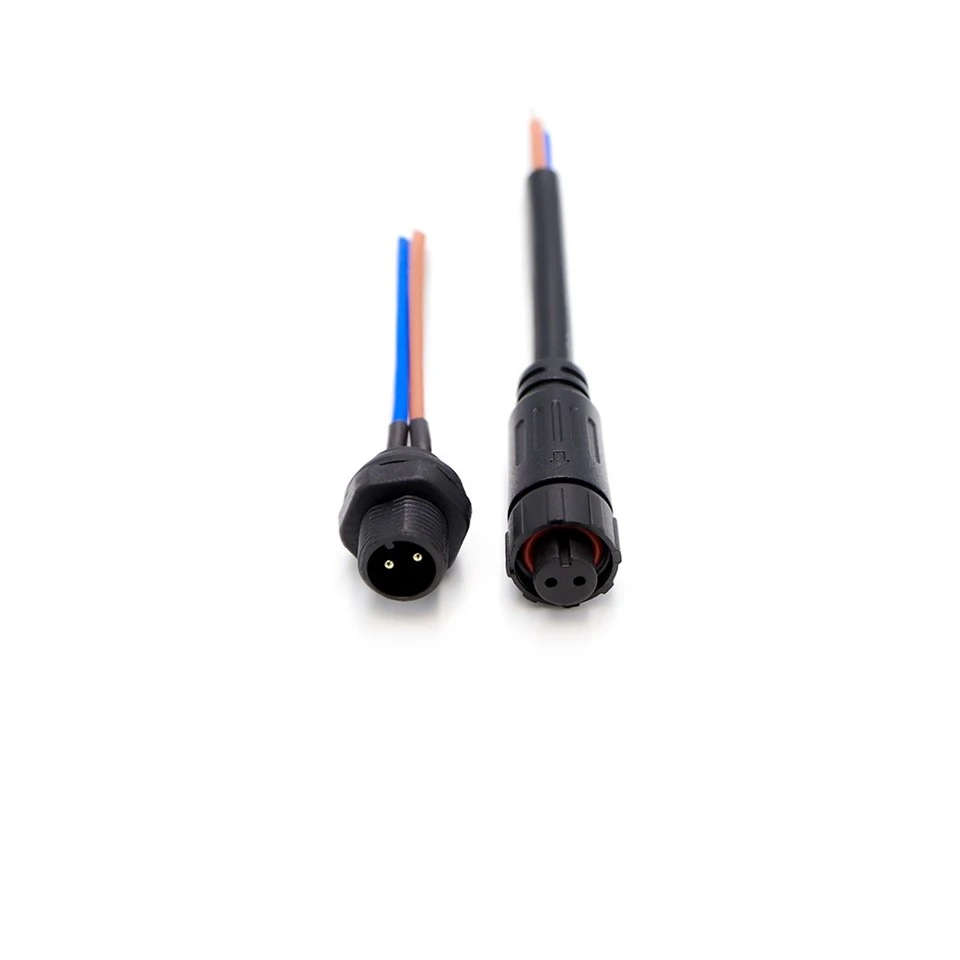

Erkek ve Dişi Önden Görünüm (4 Pimli Versiyon)

Bu önden görünüş fotoğrafında, 4 pinli modelin (açıklama amaçlı) erkek fişi ve dişi prizi yan yana yerleştirilmiştir. Her ikisinde de siyah PVC muhafazalı, standart M16 dairesel düzende düzenlenmiş dört adet nikel kaplı pirinç kontak bulunur. Bu resim, montaj öncesinde pim/soket hizalamasının ve yönünün doğrulanmasına yardımcı olur.

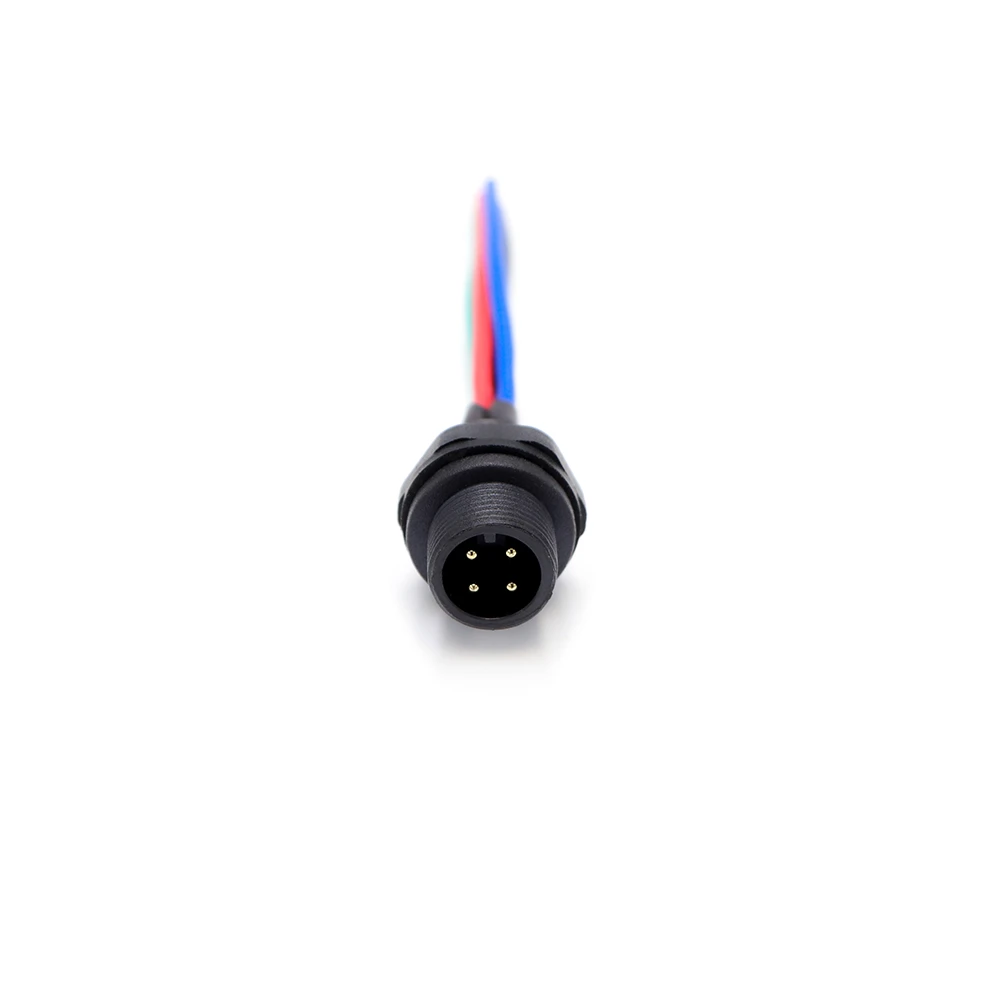

Erkek Fiş Önden Görünüm (4 Pimli Model, Siyah PVC)

Bu ön yüz görünümünde, dört nikel kaplamalı pirinç pimin açıkça görülebildiği 4 pimli modelin erkek fişi (açıklama amaçlı) gösterilmektedir. Siyah PVC muhafaza ve M16×1,0 dış diş de gösterilmektedir. Bu görüntü, birleştirme öncesinde pimin durumunun, düzlüğünün ve kaplama kalitesinin incelenmesine yardımcı olur.
