M12 2 Çekirdek Hızlı Montaj Su Geçirmez Konektör IP67
Dongguan Hejiaxin Technology Co., Ltd., Çin'de m12 2 çekirdekli hızlı montaj su geçirmez konnektör ip67'nin önde gelen üreticilerinden ve tedarikçilerinden biridir. Lütfen burada Çin'de üretilen dayanıklı ürünlerin toptan satışından çekinmeyin ve fabrikamızdan fiyat listesi alın. Tüm özelleştirilmiş ürünler yüksek kalite ve rekabetçi fiyata sahiptir.
Teknik Özellikler
|
Parametre |
Şartname |
|
Gerilim Değeri |
AC250V |
|
Mevcut Derecelendirme |
6A'dan küçük veya ona eşit |
|
Fiş süreleri |
1500 |
|
Maksimum Kablo Dış Çapı |
6,0 mm'den küçük veya ona eşit |
|
Devre Yapısı |
Paralel |
|
Kontak Direnci |
10mΩ |
|
YalıtımYapısı |
500MΩDC500V'de |
|
Oda sıcaklığında gerilim dayanıklılığı |
1.5KV |
|
Sıcaklık Derecelendirmesi |
-20 derece ~+85 derece |
|
Su Geçirmez Seviye |
IP67 |
Malzeme Özellikleri
|
Parametre |
Şartname |
|
tel Malzeme |
PVC, Kauçuk |
|
Kriko Malzemesi |
PVC |
|
Pim Malzemesi |
Nikel-kaplamalı pirinç |
|
Sızdırmazlık halkası |
Lastik |

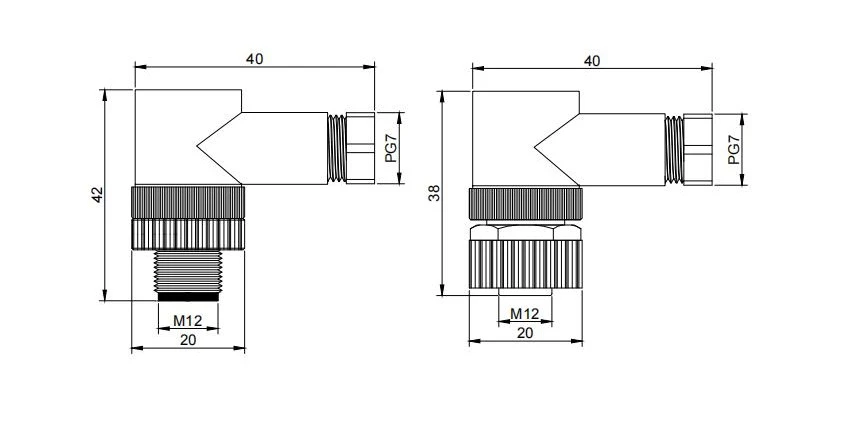

Ürün Mühendisliği Çizimi
Boyutsal çizim, ekli CAD özeti başına temel mekanik verileri sağlar. Erkek fişin toplam uzunluğu 40,0 mm; dişi prizin toplam uzunluğu 40,0 mm. Her ikisinde de 20,0 mm bağlantı uzunluğuna sahip M12×1,0 birleştirme dişleri bulunur. Hızlı montaj kaplini itmeli tiptedir; ilk bağlantı için dönüş gerekmez; kilitleme manşonu IP67 sızdırmazlık için dahili O-halkasını sıkıştırır. Kablo girişi 6,0 mm'ye kadar dış çapı kabul eder. ISO 2768‑m'ye göre toleranslar. CAD entegrasyonu için PDF/DWG mevcuttur. Nominal su geçirmezliği sağlamak için montaj sırasında kablo yerleştirme derinliğini ve conta sıkıştırmasını doğrulayın.
Ürün detayı

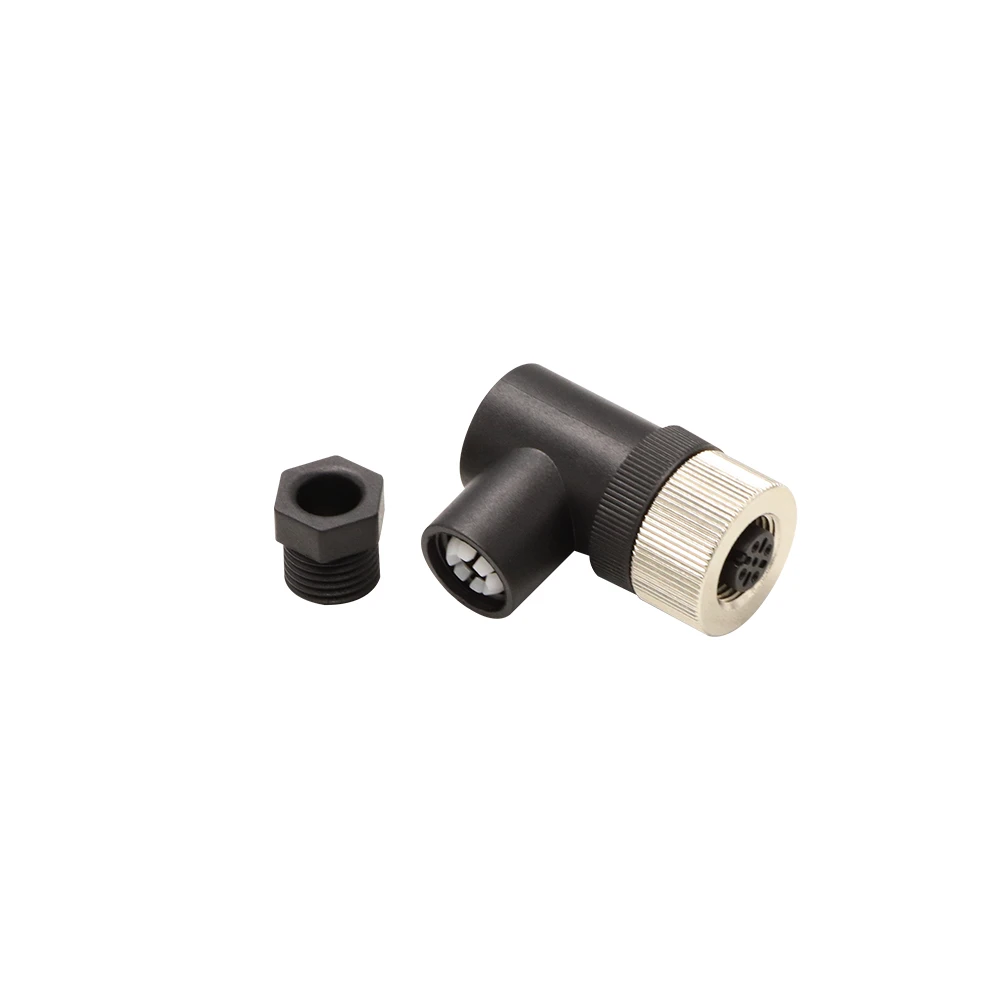

4 Pimli Dişi Priz
Bu 45 derecelik açılı görünüm, standart M12 düzeninde düzenlenmiş dört adet nikel kaplı pirinç soket kontağı (1,0 mm çap) içeren dişi prizi göstermektedir. Siyah PVC gövde ve iç dişli (M12×1,0) görülmektedir. Sızdırmazlık O-halkası birleşme yüzeyinin içine girintilidir. Bu görüntü, montaj öncesinde temas hizalamasının ve diş durumunun incelenmesine yardımcı olur.
Aksesuarlı Dişi Priz
Bu fotoğrafta dişi priz, koruyucu toz kapağı aksesuarıyla birlikte gösterilmektedir. Kapak siyah PVC'den kalıplanmıştır ve M12 dişin üzerine bastırılarak geçirilir; alet gerektirmez. Takıldığında, kontakları kapatır ve depolama sırasında kir ve neme karşı korur. Bağ kaybı önler. Saha bakımı ve geçici bağlantı kesintileri için kullanışlıdır.
