M12 6 Pimli Dişli Su Geçirmez Konektör IP67
Dongguan Hejiaxin Technology Co., Ltd., Çin'de m12 6 pin dişli su geçirmez konnektör ip67'nin önde gelen üreticilerinden ve tedarikçilerinden biridir. Lütfen burada Çin'de üretilen dayanıklı ürünlerin toptan satışından çekinmeyin ve fabrikamızdan fiyat listesi alın. Tüm özelleştirilmiş ürünler yüksek kalite ve rekabetçi fiyata sahiptir.
Teknik Özellikler
|
Parametre |
Şartname |
|
Gerilim Değeri |
AC250V |
|
Mevcut Derecelendirme |
6A'dan küçük veya ona eşit |
|
Fiş süreleri |
1500 |
|
Maksimum Kablo Dış Çapı |
6,0 mm'den küçük veya ona eşit |
|
Devre Yapısı |
Paralel |
|
Kontak Direnci |
10mΩ |
|
YalıtımYapısı |
500MΩDC500V'de |
|
Oda sıcaklığında gerilim dayanıklılığı |
1.5KV |
|
Sıcaklık Derecelendirmesi |
-20 derece ~+85 derece |
|
Su Geçirmez Seviye |
IP67 |
Malzeme Özellikleri
|
Parametre |
Şartname |
|
tel Malzeme |
PVC, Kauçuk |
|
Kriko Malzemesi |
PVC |
|
Pim Malzemesi |
Nikel-kaplamalı pirinç |
|
Sızdırmazlık halkası |
Lastik |
Ürün Mühendisliği Çizimi
Boyutsal çizim, ekli CAD özeti başına temel mekanik verileri sağlar. Erkek fişte iki dişli bölüm bulunur: temas ucu 14,9 mm, kablo giriş ucu 15,0 mm, düz yüzeyler boyunca 16,21 mm ara altıgen somun. Dişi yuva: çiftleşme yüzü diş derinliği 11,5 mm, montaj tarafı 12,5 mm, düz yüzeylerde somun genişliği 13,2 mm. Her ikisi de M12×1.0 dişlerini kullanır; ISO 2768‑m'ye göre toleranslar. Genel kadın uzunluğu 33,7 mm. Doğru yönlendirme için işaretlenmiş polarizasyon anahtar konumu. CAD entegrasyonu için PDF/DWG mevcuttur. Panel açıklığını hesaplarken dişlerin birbirine geçmesini ve conta sıkışmasını doğrulayın.
Ürün detayı
3 Pimli Erkek Fişin Önden Görünümü
Bu ön yüz görünümünde, standart M12 dairesel düzende düzenlenmiş üç nikel kaplı pirinç kontaklı (1,0 mm çaplı pimler) erkek fiş gösterilmektedir. Siyah PVC kalıplı muhafaza, sağlam yalıtım ve darbe direnci sağlar. Entegre polarizasyon anahtarı saat 12 konumunda görülerek doğru eşleşme yönelimini sağlar. Sızdırmazlık O-halkası bu yüzeyde açıkta değildir; diş kökünün arkasında girintilidir. Düz, gömme yüz tasarımı, bağlantıdan önce döküntülerin kolayca temizlenmesini sağlar. Montajdan önce pimin düzlüğünü, kaplama kalitesini ve kalıplanmış muhafaza bütünlüğünü incelemek için bu görüntüyü kullanın.

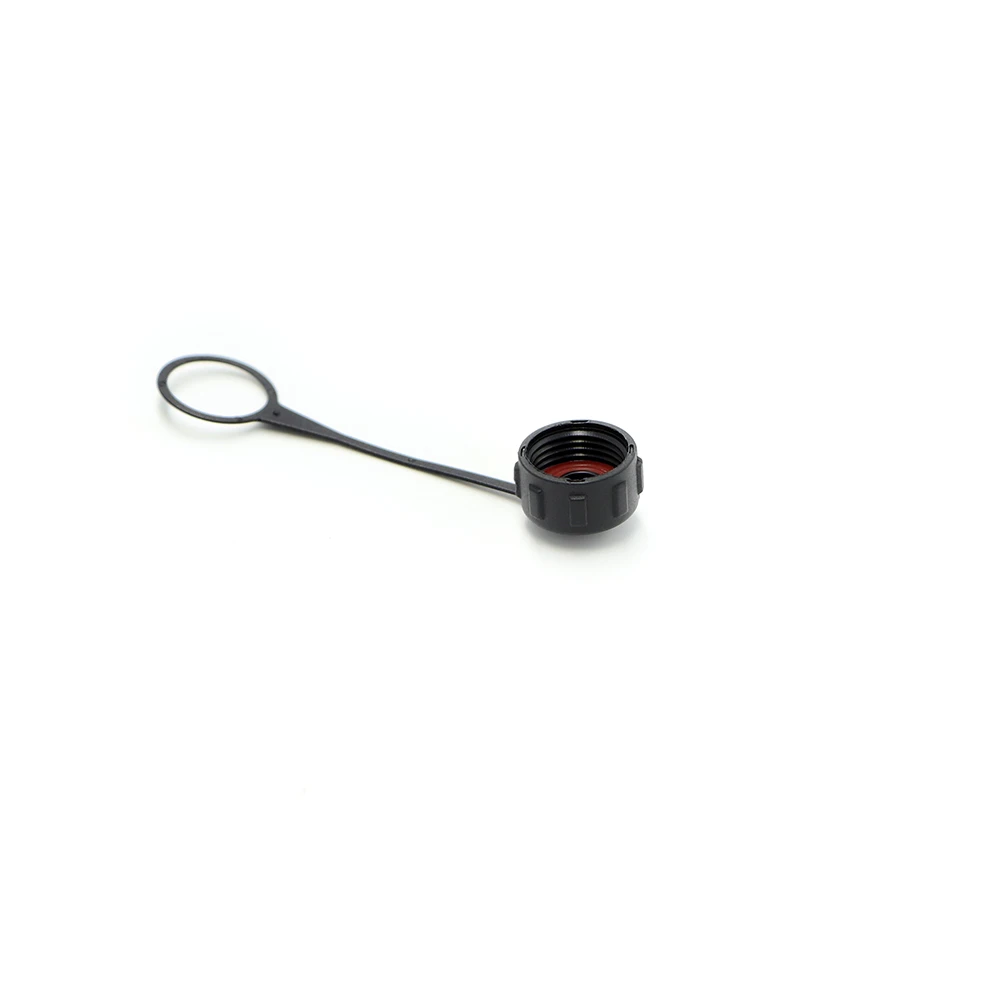

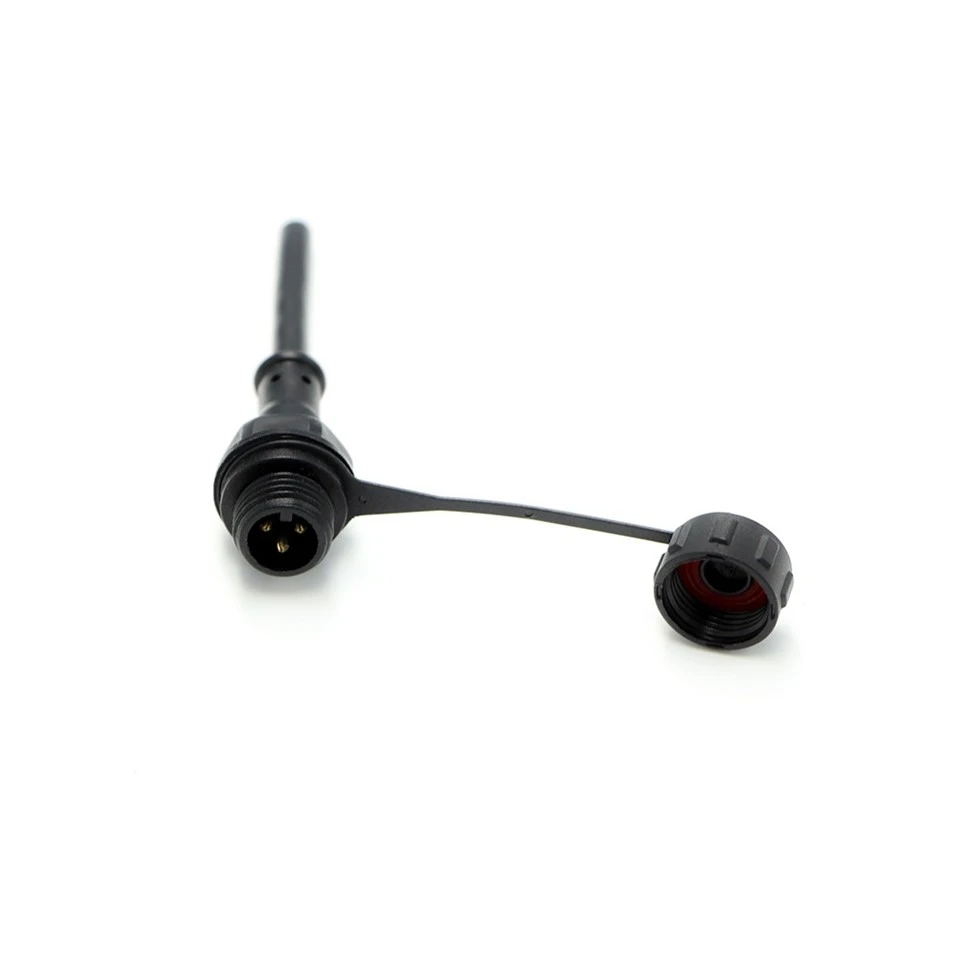

Toz Kapağı Aksesuarı
Bu fotoğraf, konektörle birlikte verilen toz kapağı aksesuarını göstermektedir. Kapak, konnektör mahfazasına uyacak şekilde siyah PVC'den kalıplanmıştır ve M12 vida dişi üzerine bastırılarak geçirilir; alet gerektirmez. Takıldığında tüm temas yüzeyini ve diş alanını kaplayarak kontakları ve contayı kirden, nemden ve depolama sırasında veya bağlantı kesildiğinde darbelerden korur. Kapak, kaybolmayı önlemek için esnek bir kayış aracılığıyla konektör gövdesine bağlanır. Bu aksesuar özellikle saha bakımı ve geçici bağlantı kesintileri için kullanışlıdır.
SSS
Popüler Etiketler: m12 6 pin dişli su geçirmez konnektör ip67, Çin m12 6 pin dişli su geçirmez konnektör ip67 üreticileri, tedarikçileri, fabrika, 3 damarlı su geçirmez kablo konektörü, M12 2 Pinli Su Geçirmez Konnektör, M12 2 pinli konektörler, M12 4 Pinli Su Geçirmez Konnektör, M12 6 Pinli Su Geçirmez Konnektör, M12 su geçirmez 4 pinli konektör
