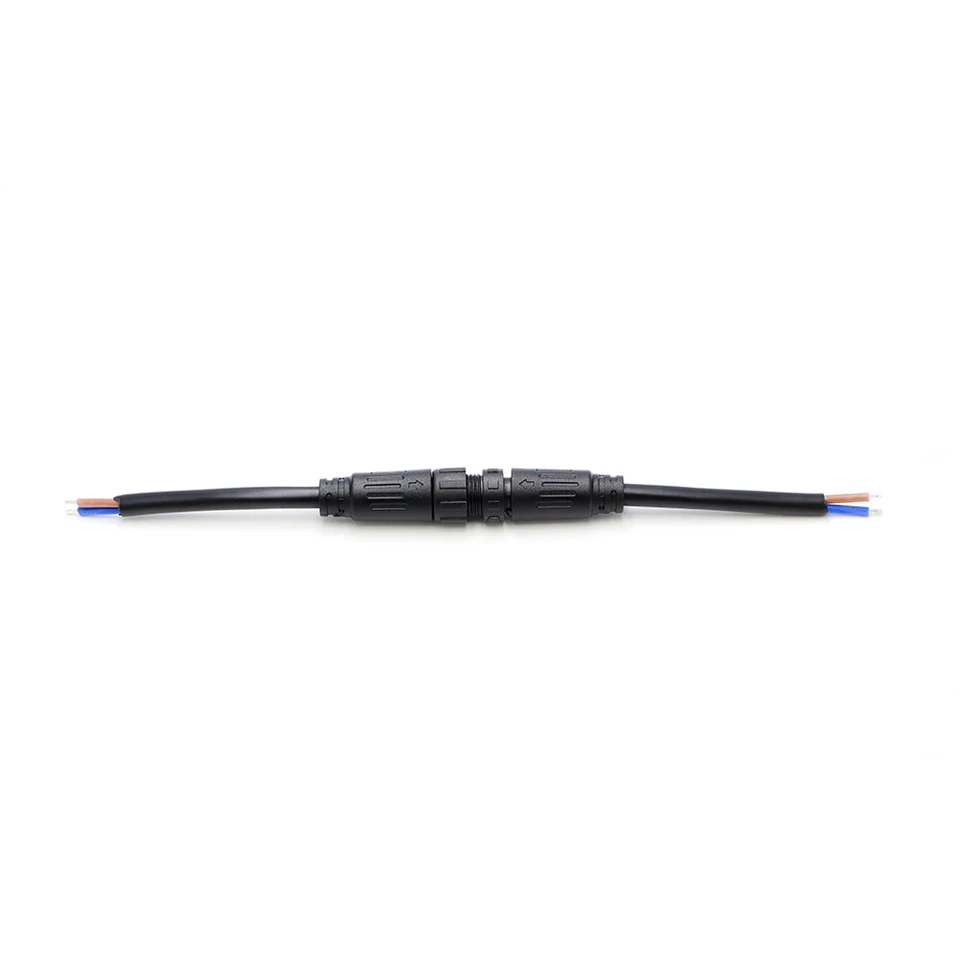

M12 3 Pimli Dişli Su Geçirmez Konektör IP67
Dongguan Hejiaxin Technology Co., Ltd., Çin'de m12 3 pin dişli su geçirmez konnektör ip67'nin önde gelen üreticilerinden ve tedarikçilerinden biridir. Lütfen burada Çin'de üretilen dayanıklı ürünlerin toptan satışından çekinmeyin ve fabrikamızdan fiyat listesi alın. Tüm özelleştirilmiş ürünler yüksek kalite ve rekabetçi fiyata sahiptir.
Teknik Özellikler
|
Parametre |
Şartname |
|
Gerilim Değeri |
AC250V |
|
Mevcut Derecelendirme |
6A'dan küçük veya ona eşit |
|
Fiş süreleri |
1500 |
|
Maksimum Kablo Dış Çapı |
6,0 mm'den küçük veya ona eşit |
|
Devre Yapısı |
Paralel |
|
Kontak Direnci |
10mΩ |
|
YalıtımYapısı |
500MΩDC500V'de |
|
Oda sıcaklığında gerilim dayanıklılığı |
1.5KV |
|
Sıcaklık Derecelendirmesi |
-20 derece ~+85 derece |
|
Su Geçirmez Seviye |
IP67 |
Malzeme Özellikleri
|
Parametre |
Şartname |
|
tel Malzeme |
PVC, Kauçuk |
|
Kriko Malzemesi |
PVC |
|
Pim Malzemesi |
Nikel-kaplamalı pirinç |
|
Sızdırmazlık halkası |
Lastik |
Ürün Mühendisliği Çizimi
Boyutsal çizim, ekli CAD özeti başına temel mekanik verileri sağlar. Erkek fişin toplam uzunluğu 43,7 mm, eşleşen diş uzunluğu 14,6 mm ve panel-yan diş 12,0 mm; kablo girişi 6,0 mm'ye kadar dış çapı kabul eder. Dişi prizin toplam uzunluğu 43,3 mm olup, birleşme yüzünde 15,4 mm ve montaj tarafında 8,5 mm diş derinliği vardır; erkek/dişi bağlantı uzunlukları arasındaki asimetriye dikkat edin. Tam montaj ilişkisi olan montaj belirtilen zarfa küçülür. Tüm dişler M12×1.0'dır; ISO 2768-m'ye göre toleranslar. Doğru yönlendirmeyi sağlamak için polarizasyon anahtar konumu işaretlenmiştir. CAD entegrasyonu için PDF/DWG mevcuttur. Panel açıklığını ve diş üst üste binmesini hesaplarken 14,6 mm ve 15,4 mm bağlantı derinliklerini doğrulayın.

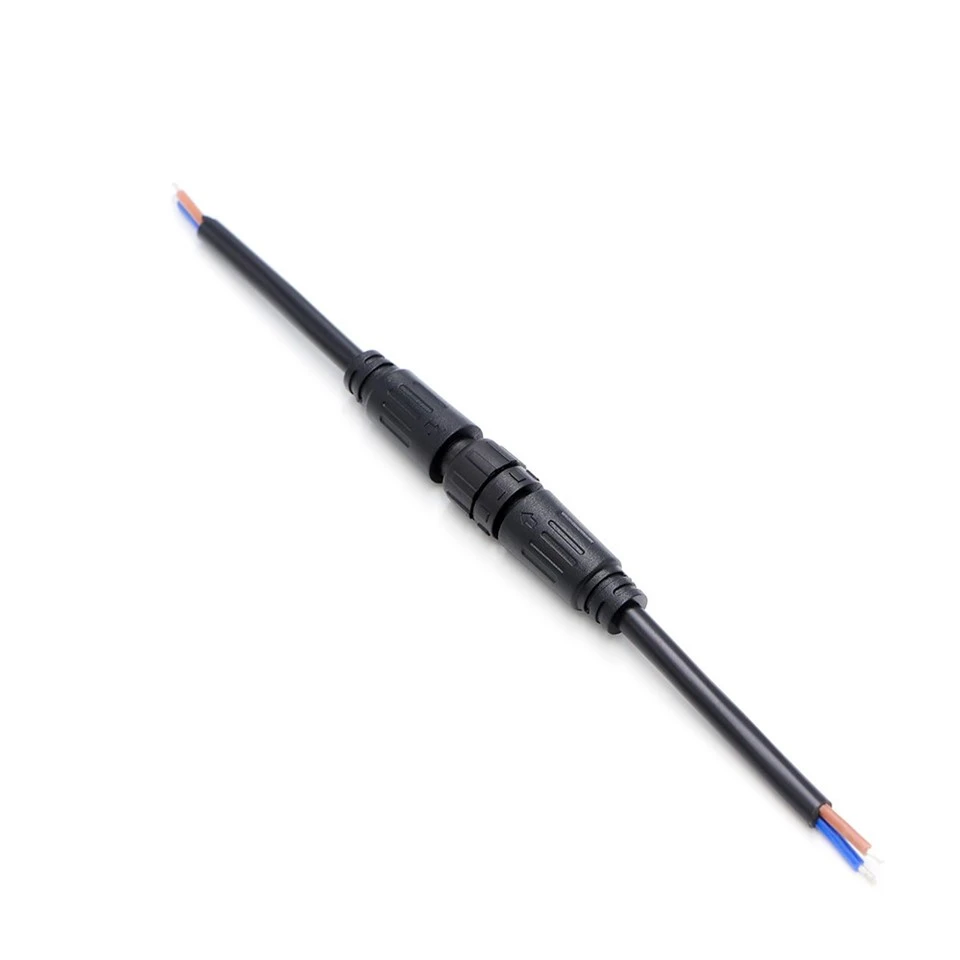

Ürün detayı

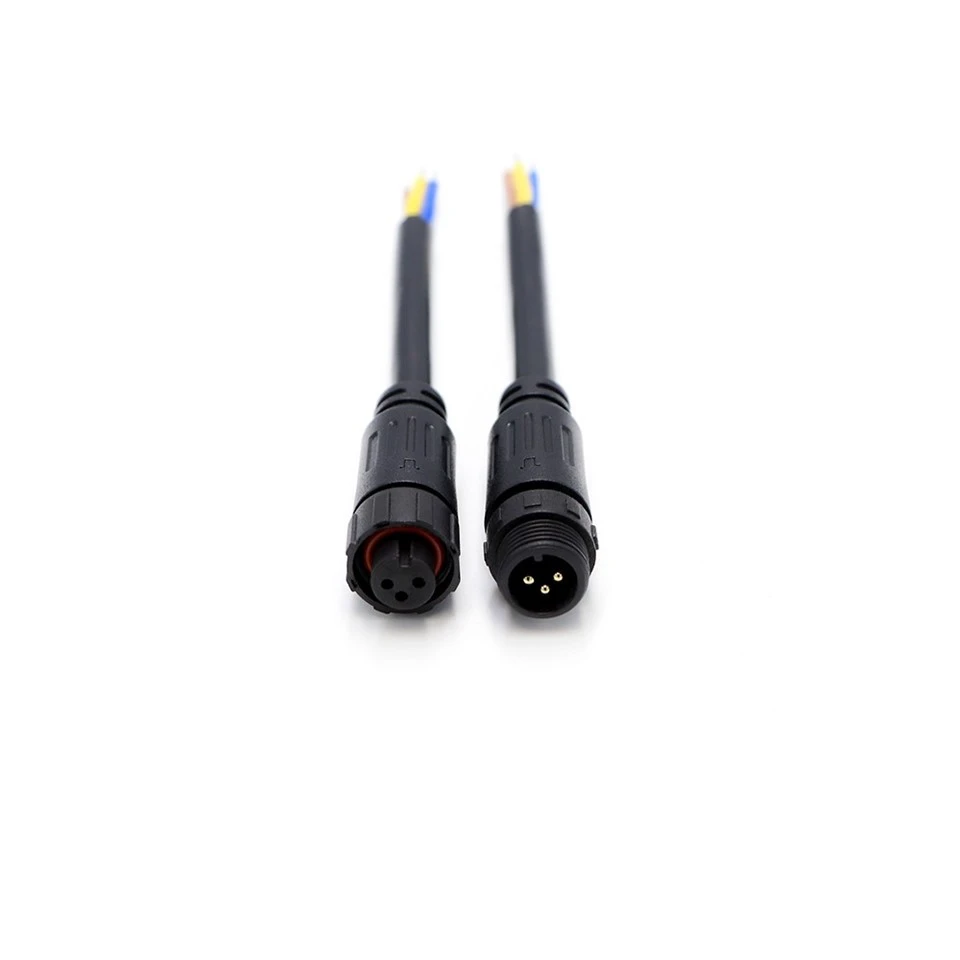

Erkek Fiş Önden Görünüm (3 Pimli, Siyah PVC Muhafaza)
Bu ön-yüz görünümünde, standart M12 dairesel düzende (1,0 mm çaplı pimler) düzenlenmiş üç nikel-kaplamalı pirinç kontaklı erkek fiş gösterilmektedir. Siyah PVC kalıplı muhafaza, mekanik koruma ve elektrik yalıtımı sağlar; entegre polarizasyon anahtarı saat 12 konumunda görünür ve çiftleşme sırasında doğru yönlendirmeyi sağlar. Gömme yüz tasarımı, bağlantıdan önce kalıntıların kolayca temizlenmesini sağlar. Bu tarafta hiçbir sızdırmazlık halkası açıkta değildir; diş kökünün arkasında bulunur. Montaj öncesinde pim durumunu, merkezlemeyi ve çapak veya deformasyon olmadığını doğrulamak için bu görüntüyü kullanın.

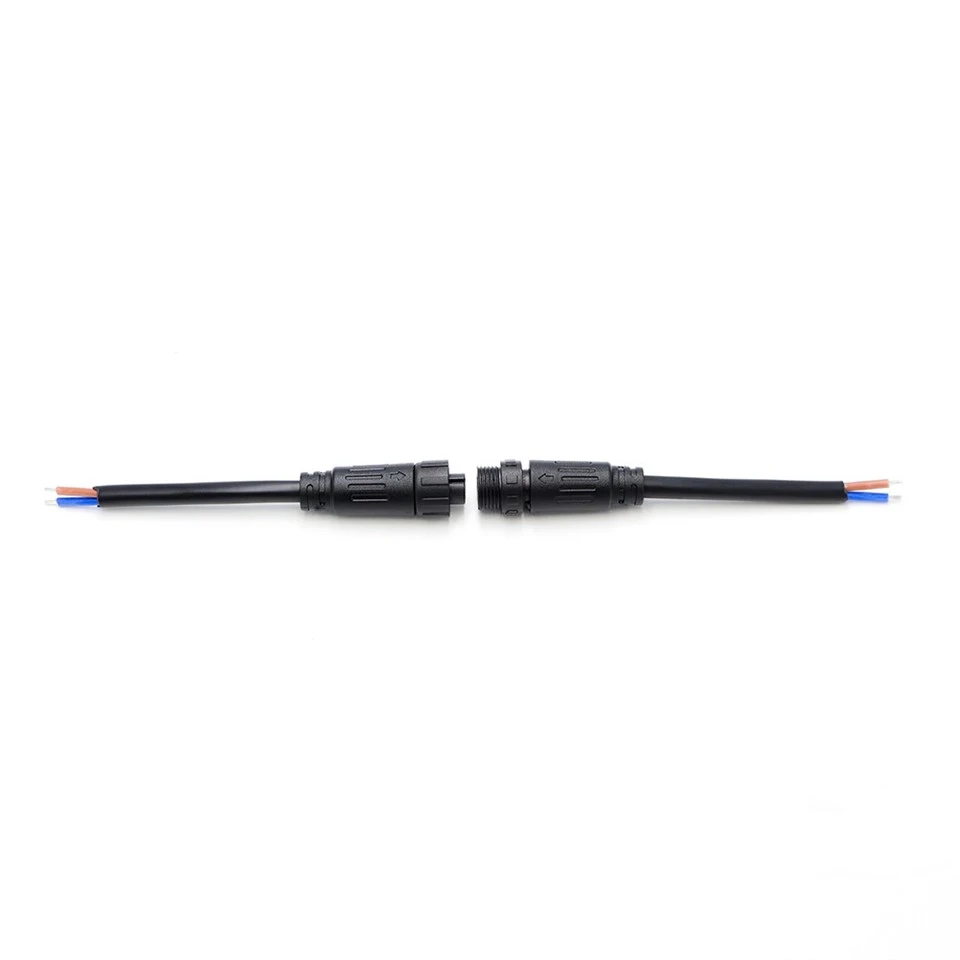

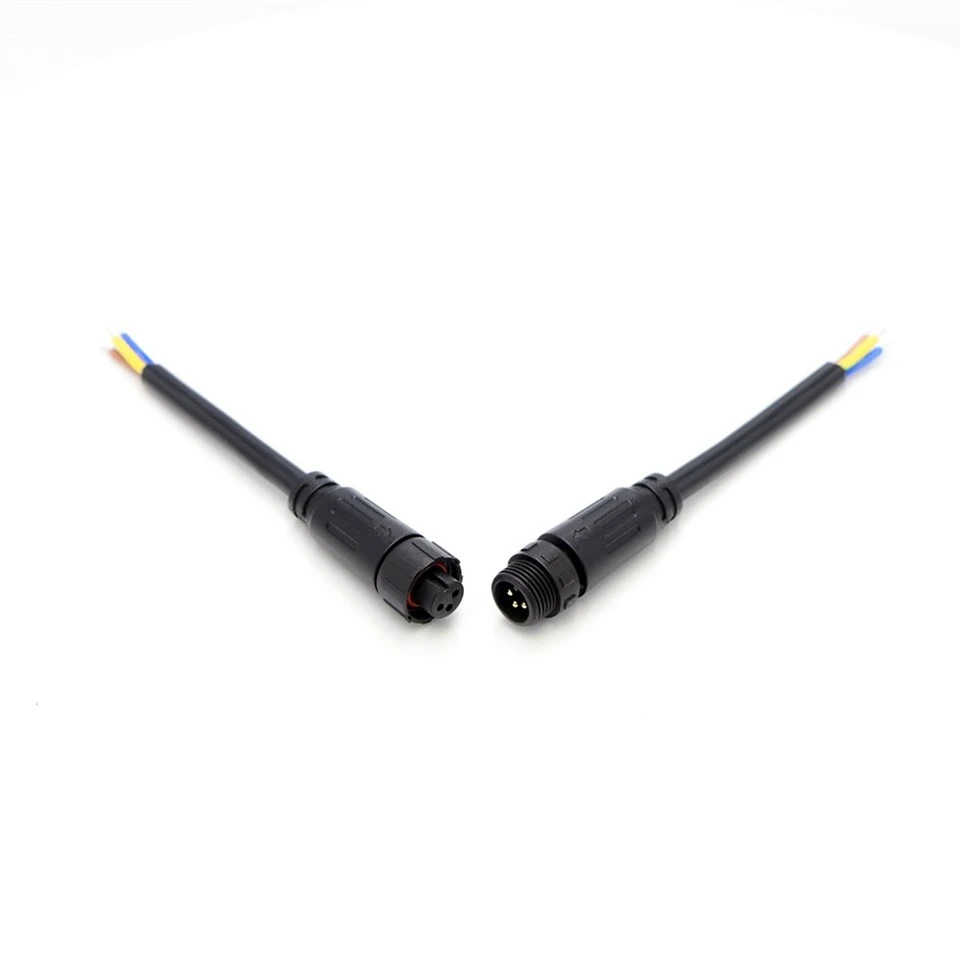

Erkek ve Kadın Ayrılmış (Kırmızı Daire Vurgu)
Bu fotoğraf, erkek fişi (solda) ve dişi prizi (sağda) ayrılmış halde göstermektedir; kırmızı bir daire, birincil IP67 sızdırmazlık elemanı olan erkek diş kökündeki sızdırmazlık O-halkasını vurgulamaktadır. Her iki metal diş (M12×1,0) tamamen görülebilir; kırmızı belirtme çizgisi montajdan önce contanın yerinin belirlenmesine yardımcı olarak saha kurulumu sırasında contanın atlanmasını önler. O-halka malzemesi kauçuktur, –20 derece ila +85 derece ile uyumludur ve neme ve hafif kimyasallara dayanıklıdır. Bu görüntü, her birleştirmeden önce O-halkasının kesik veya aşınma açısından incelenmesi için görsel bir hatırlatma görevi görür.
